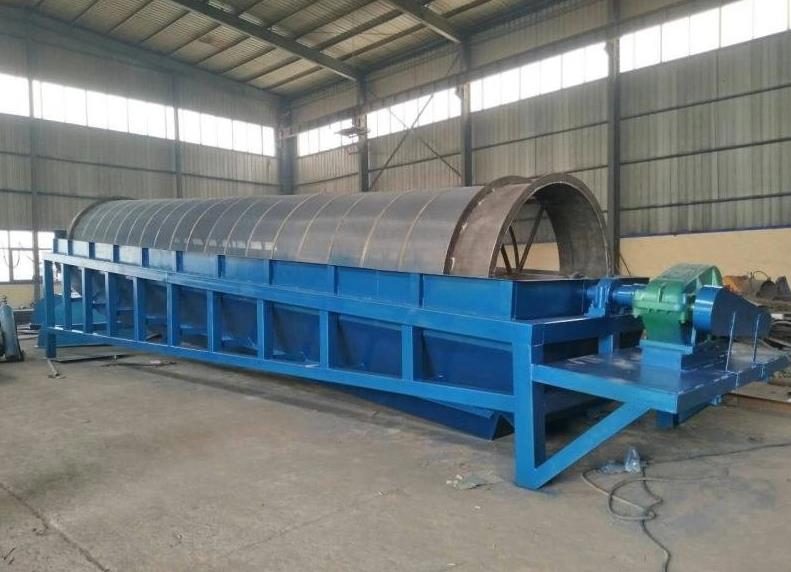

滾筒篩' target='_blank'>滾筒篩筒體的安裝傾角直接影響垃圾在筒體內完成一個循環運動時沿軸向前進的距離，從而影響垃圾在滾筒篩內的停留時間、滾筒篩的產能、篩分效率等。在筒體長度和轉速一定的情況下，傾角的增加使物料前進方向的傾斜度增加，從而增大了料床沿前進方向的重量分力，使軸向的拋落分速度或滑落分速度加大，從而使整體的平均截面速度加快，縮短了物料的停留時間，提高了物料的通過量。但如果安裝傾角過大，垃圾在筒體內的運動循環次數減少，降低了篩分效率。傾角較小時，需要提高筒體轉速以保證處理能力，垃圾在筒體內的循環翻滾次數增多，有利于垃圾的篩分。根據國內外已有的資料，滾筒篩筒體的安裝傾角在5°～15°較為適宜。本滾筒篩的安裝傾角確定為7°。滾筒篩的驅動功率與篩筒體的重量、篩分物料的特性、填充率等因素有關。取電機功率為37kW。滾筒篩的主要結構和技術參數通過計算和相關考證，確定了本項目垃圾滾筒篩的主要結構和技術參數如下：規格Φ3m（有效直徑） × 10 m（有效長度）；處理量：40~45t/h；篩選粒度：60mm；篩筒傾斜度：7°；篩筒轉速：4~20r/min（調速）；傳動電機功率：37kW。滾筒篩設備結構特點滾筒篩主要由筒體、傳動裝置、殼體及篩下料斗、篩上料斗、支架共五大部分組成。其整體與地面成傾斜狀態，通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。滾筒篩具有運轉緩慢均勻、沖擊振動筒體部分結構特點筒體部分由進料筒、框架、篩板、破袋刀、揚料板、出料筒等組成，料筒內部設計可更換式襯筒，襯筒和外筒螺栓相聯接，襯筒受腐蝕或磨損破壞后可方便更換。襯筒內帶有螺旋導流片，在滾筒篩旋轉中將垃圾袋引到進入筒體內部。這種設計防止垃圾可能在筒壁上打滑而堆積在進料口，又可防止垃圾可能過速進入筒體，降低在筒體內的停留時間，從而影響分離效率。
